AUTOCAD HARI KE- 7

20 Hari belajar dasar Autocad 2D - Hari #4 - Perintah line dengan sudut

membuat garis sudut autocad

. Hari ini kita akan sedikit mengulang Latihan sebelumnya, yaitu menggambar menggunakan LINE. tapi kali ini kita buat sedikit variasi, hehe..

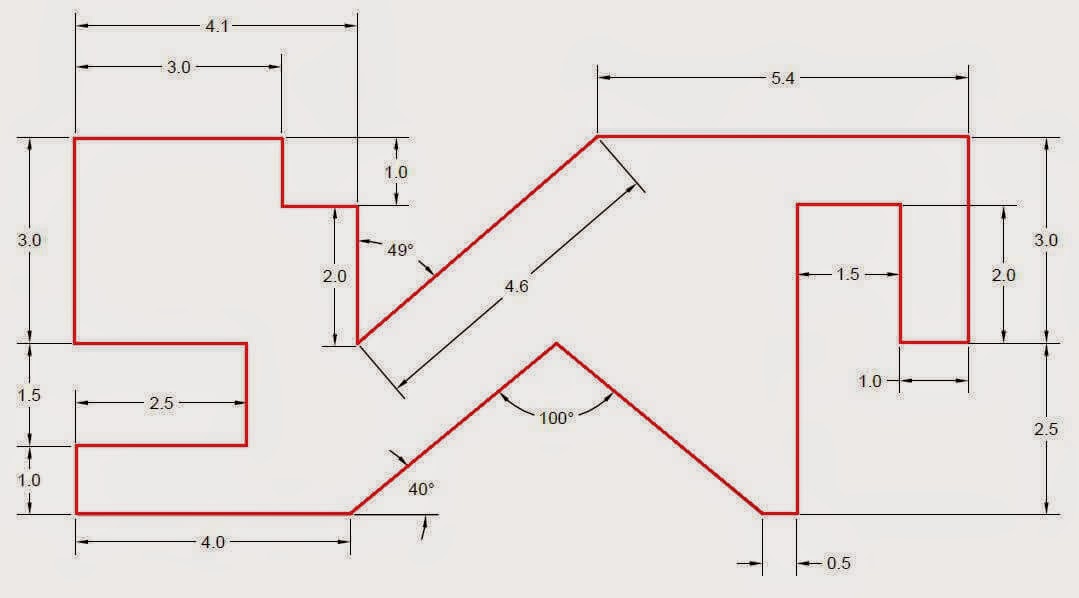

silahkan Lihat penampakan gambarnya:

latihan autocad hari ke-4 membuat garis dengan sudut


bagaimana? gampang kan?
memang kelihatannya mudah, soalnya hanya menggambar LINE / Garis saja mirip dengan Latihan Hari #1. tapi coba perhatikan, ada beberapa garis yang tidak diketahui ukurannya, hanya ada keterangan sudutnya saja. bagaimana cara membuatnya?

belajar autocad - membuat line dengan sudut
Perhatikan gambar diatas, garis 1 panjangnya 2mm, dan satu lagi panjangnya 4.6mm dengan sudut kemiringan 49 derajat. penasaran cara menggambarnya?
Caranya, gambarlah garis yang pertama dulu, dari atas kebawah, setelah itu ketik perintah ini:
@4.6<41 [Enter]
JRENG..! jadilah

Ada pertanyaan? kenapa dalam perintah sudutnya 41 bukan 49?
Karena dalam Autocad sudut 0 adalah arah kanan, kalau Atas = 90 derajat., jadi dalam soal diatas ngitungnya 90 - 49 = 41 derajad.

Perhatikan gambar dibawah ini:
belajar autocad dengan latihan, membuat line dengan kemiringan tertentu
Untuk membuat garis yang 100 derajat, caranya sbb:
- karena panjang garisnya tidak diketahui, lebih amannya kita buat garisnya paling terakhir / setelah garis lainnya dibuat dulu.

- dan karena panjang garisnya tidak diketahui, buat saja garis kira-2 (sembarang) ke arah kanan, lalu ROTATE / putar 40 derajat.

- Ulangi langkah diatas untuk yang garis sebelah kiri.

- Potong garis yang bersilangan (tidak rapi) menggunakan perintah TRIM.

Lihat keterangan gambar dibawah ini:
latihan Autocad 2D - membuat garis sudut 100
