AOTOCAD HARI KE - 12

 Perintah Trim

kita akan menambah daftar perintah Autocad yang harus dikuasai, yaitu Perintah TRIM. ditambah kita akan ulangi beberapa perintah yang telah kita pelajari di latihan berikutnya, yaitu Perintah ARC, dan Perintah RECTANG.

Perintah Trim dalam Autocad

Perintah Trim berfungsi untuk memotong suatu garis / Hatch.
Seringkali sewaktu kita membuat gambar, garis yang kita gambar panjangnya gak sesuai dengan dengan yang kita inginkan, kadang kepanjangan, kadang kurang panjang. Langkah paling mudah untuk menyelesaikan hal ini adalah dengan perintah TRIM. yang berfungsi untuk memotong garis yang kepanjangan.

Lawan dari perintah Trim, adalah Perintah Extend. fungsinya adalah untuk memanjangkan sebuah garis.
Perhatikan contoh dibawah ini:
Belajar dasar Autocad 2D- hari #9 - Perintah Trim
Kita mempunya suatu object Arc dan 9 garis. Garis pertama sudah pas, tapi garis selanjutnya panjangnya harus dipotong supaya panjangnya pas terhadap Arc.

Caranya,
  1. Klik perintah TRIM
  2. Klik Object yang dipakai untuk memotong - Object A, (dalam hal ini garis lengkung / Arc)
  3. Spasi
  4. Klik Object yang dipotong - Object B
  5. Spasi untuk mengakhiri perintah
Ulangi perintah Trim untuk memotong semua garis B.
Gimana? bisa khan?

Penerapan Perintah Trim dalam gambar

Ok, kalau sudah bisa, kita akan mengerjakan latihan dibawah ini:
Latihan perintah trim
Ya, ini adalah pekerjaan saya di Workshop minggu lalu dan saya singgung juga dalam postingan spesial project - Membuat Box Temperature control.

Cara pengerjaannya mudah,
  1. Pertama buatlah sebuah rectang ukuran 200 x 160 mm
  2. Buatlah Rectang lagi ukuran 90 x 90 mm
  3. Buatlah sebuah garis bantu panjang 25,8 dibagian atas, sebagai acuan untuk memindahkan rectang uk. 90 x 90 ke posisi yang pas.
  4. buatlah sebuah lingkaran . circle diameter 20
  5. Sekali lagi buatlah garis bantu untuk menentukan posisi Circle dilokasi yang tepat sesuai gambar
  6. Buatlah sebuah garis bantu untuk membuat garis lengkungnya, garis bantunya panjang 262,8 dan panjang 33,9
  7. setelah jadi, baru buatlah garis lengkungnya / Arc
  8. Potong rectang dengan menggunakan Arc

Jadi deh, hehe..
Langkahnya panjang juga ya.. padahal gambarnya masih sederhana seperti ini.

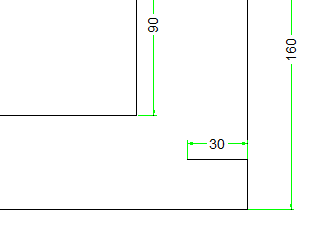

Perhatikan gambar-2 dibawah ini sebagai panduan untuk mengerjakannya:
Belajar dasar Autocad 2D- hari #9 - Perintah Trim
Belajar dasar Autocad 2D- hari #9 - Perintah Trim
Belajar dasar Autocad 2D- hari #9 - Perintah Trim
Belajar dasar Autocad 2D- hari #9 - Perintah Trim
Belajar dasar Autocad 2D- hari #9 - Perintah Trim
Belajar dasar Autocad 2D- hari #9 - Perintah Trim
Belajar dasar Autocad 2D- hari #9 - Perintah Trim
Belajar dasar Autocad 2D- hari #9 - Perintah Trim
Belajar dasar Autocad 2D- hari #9 - Perintah Trim
JRENGG...! sudah selesai. tinggal hapus semua garis bantunya, dan finish..!
Oiya, untuk memindahkan object rectang 90x90 dan object lingkaran Diameter 20, kita menggunakan perintah Move. Lihat selengkapnya dipostingan sy: Cara menggunakan Perintah Move dalam Autocad.

Cara menggunakan Perintah Move dan Copy dalam Autocad

Perintah Modifier object yang paling banyak digunakan dalam Autocad adalah Perintah Move dan Copy. Jadi Tahu sendiri kan betapa pentingnya memahami keuda perintah ini.
Sebenanrya tidak ada yang aneh dan sulit, hanya karena ada prosedure yang harus diikuti membuat perintah ini agak sedikit membingungkan bagi pemula. tapi kalau sudah terbiasa akan menjadi mudah.

Perintah Move

Cara menggunakan Perintah Move dan Copy dalam Autocad
Cara menggunakannya mudah,
  1. Klik tombol perinah Move seperti gambar diatas.
  2. Select objects: Klik Object yang mau dipindahkan
  3. Specify base point or [Displacement] <Displacement>: Klik titik pertama
  4. Specify second point or <use first point as displacement>: Klik titik kedua
  5. Selesai
Mudah kan, Prosedurnya memang biasa, tapi nanti variasi perintahnya yang kadang membingungkan karena menyesuaikan dengan situasi yang ada.

Latihan Perintah Move

Untuk lebih memahami perintah Move, coba kerjakan latihan dibawah ini:

Cara menggunakan Perintah Move dan Copy dalam Autocad
Gampang ya.. hehe..
Object diatas hanya terdiri dari 4 buah rectangle yang disusun sehingga membentuk Huruf E.
Mengenai cara membuat Rectangle silahkan Baca postingan terdahulu mengenai cara membuat Rectangle / persegi panjang.

Cara penyelesaiannya:
  1. Buatlah 4 buah Rectangle sesuai ukuran diatas
  2. Move / Pindahkan sesuai tempatnya.
  3. Selesai

Gampang ya, hehe..
catatan:
  • sewaktu memindahkan Object Rectang, perhatikan Titik pertama dan titik kedua supaya posisinya tepat.
  • Pastikan Osnap dalam Posisi ON. kita menggunakan Osnap Endpoint untuk membantu menangkap titik ujung rectang. (Baca postingan 8 Tips yang harus diketahui dalam Autocad, untuk lebih memahami tentang Osnap)

Perintah Copy dalam Autocad

Perintah Copy sebanarnya sama saja, prosedurnya juga sama persis hanya bedanya Copy bersifat memperbanyak, sedangkan Move hanya memindahkan Object saja.
