AUTOCAD HARI KE - 15

Annotation 2 : Dimension

cara membuat Dimensi dalam Autocad

Alhamdulillah menginjak Hari ke #16 kita akan bermain-main dengan Dimension / Ukuran.

Dimensi sangat penting karena disinilah letak informasi paling vital dari sebuah gambar. dalam pelajaran kali ini kita akan belajar cara membuat dimensi dalam Autocad, cara modifikasi tampilan Dimensi dan sebagainya.

Mulai dari Latihan Autocad Hari #1 sampai dengan Hari #14 kita sudah membuat bermacam-macam gambar menggunakan berbagai perintah gambar dan Modifier. nah inilah saatnya kamu melengkapi gambar yang sudah kamu buat dengan Dimensi.

Kita akan mengambil contoh Latihan Autocad Hari #3. Lihatlah gambar dibawah ini:
cara membuat Autocad Dimensi
Latihan ini tentunya sudah kamu kerjakan. namun Lihatlah Informasi Dimensi pada gambar tersebut. bagaimana cara membuatnya? kita akan lihat..

Membuat Dimensi pada Autocad

Untuk membuat suatu Dimension, tentu saja kita harus siapkan Object gambar terlebih dahulu. sebagai contoh, Rectangle ukuran 50 x 30mm sbb:
cara membuat Autocad Dimension
Lalu Klik Menu Annotate >  Dimension sbb:
cara membuat Autocad Dimension

Lalu Klik di 2 pojok atas pada Rectangle yang barusan kita buat. Klik sekali lagi untuk meletakkan posisi Text Dimensi.
Akan kelihatan seperti ini:
Lho kenapa tulisannya kecil sekali?
Hehe.. Tenang saja memang seperti itu biasanya tampilan dimensi yang masih mentah. kita harus setting dulu supaya lebih terbaca dan lebih rapi tampilannya.

Cara Setting Dimensi pada Autocad

Cara mensetting Dimensi cukup Ketikkan D [Enter]
akan muncul kotak dialog Dim Setting Manager seperti dibawah ini:
Autocad Annotation : Dimension




Klik Modify
Akan muncul banyak sekali pilihan setting Dimensi yang bisa kita perbaiki.
1. Pada tab Lines > Ubah pilihan Color menjadi Green / Hijau.
Selain berfungsi membedakan warna garis Object dan garis Dimensi, Warna Hijau juga akan berguna nanti pada waktu kita akan mensetting Plot Style.

Autocad Annotation : Dimension

2. Pada tab Text > Ubah ukuran Text size menjadi 5. dan Ubah pilihan Text Placement menjadi Center
Supaya ukuran Text menjadi lebih besar dan letaknya ditengah.
Autocad Annotation : Dimension




3. Klik Ok dan sekali kali Klik Close

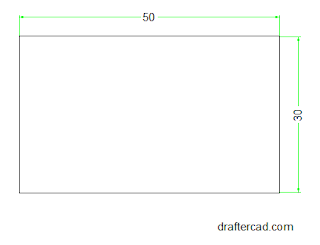

Jreng..! Tampilan Dimensi kita sudah berubah menjadi lebih baik.
cara membuat dimensi pada Autocad
