20 Hari belajar autocad 2D Hari #17 - Layer

Kamis, Oktober 08, 2015
cara membuat layer di autocad

Alhamdulillah, Hari ini Skill Autocad kita akan bertambah. Hari ini kita akan belajar cara membuat Layer, dan menggunakannya dalam gambar yang kita buat.

Layer dalam Autocad

Layer adalah lapisan. dalam konteks menggambar layer digunakan untuk membuat lapisan object tertentu yang akan memudahkan kita mengontrol dan mengorganisir gambar yang kita buat.

Layer juga sering digunakan untuk mempercepat waktu membuat suatu gambar kerja. Beberapa jenis garis seperti garis Hidden dan garis Center seringkali diletakkan dalam Layer terpisah untuk mempercepat proses menggambar.

Perhatikan gambar dibawah ini:
cara membuat layer pada autocad

Garis yang berwarna biru itu namanya garis Hidden, diletakkan dalam layer Hidden. dan Garis yang berwarna magenta namanya garis Center diletakkan dalam Layer Center.

Ketika gambar yang kamu buat menjadi semakin rumit, Layer juga bisa digunakan untuk mengelompokkan masing-masing bagian supaya lebih sederhana dan memudahkan dalam menggambar. misalnya dalam menggambar denah rumah, Layer digunakan untuk memisahkan gambar tembok dan gambar Furniture dalam Layer terpisah.

Layer juga berfungsi dalam proses mencetak / Ploting. Object gambar yang tidak ingin kamu cetak akan kamu letakkan dalam Layer khusus namanya Layer Defpoints. dengan demikian object tersebut tidak akan dicetak walaupun dalam layar tampak / ada.
Kita akan belajar mencetak dan membuat plot style pada latihan yang akan datang.

Cara membuat Layer dalam Autocad

Cara membuat Layer sangatlah Mudah, Ketikkan LAYER pada Command Windows dan akan muncul kotak dialog layer Control seperti dibawah ini:
cara membuat layer dalam autocad


Kamu Lihat disana saya mempunyai Lima Jenis Layer.
Layer 0 adalah Layer yang Aktif saat ini.
Layer Center adalah tempat saya meletakkan Garis Center.
Layer Defpoints adalah layer yang tidak akan tercetak waktu proses Plotting.
Layer Hidden adalah tempat saya meletakkan Garis Hidden / garis tersembunyi.
Layer PV-A67 BA adalah Layer otomatis yang terbentuk karena perintah Solprof (dalam operasi menggambar saya sebelumnya.

Untuk membuat Layer cukup Klik tombol New Layer.
Ketikkan nama yang diinginkan, dan jadilah.
Mudah ya, hehe...
new layer autocad

Selain Nama, kamu juga bisa mengubah Warna dan Jenis garisnya. Lihatlah pada kolom Color, disana kamu bisa mengubah Warna Layer, dan kolom Linetype untuk mengubah Jenis garis yang diinginkan.

Sebagai Latihan, Buatlah Layer seperti yang saya punya.
Khusus untuk layer Hidden warnanya Biru dan Linetype garis Hidden.
untuk layer Center warnanya Magenta dan Linetype garis Center.

Cara menggunakan Layer untuk mempercepat pekerjaan menggambar

Contohnya adalah bila kita membuat Garis Hidden seperti pada contoh gambar diatas. daripada kita setting satu persatu garis Color dan Linetypenya akan lebih cepat memindahkan garis tersebut ke Layer Hidden, dan otomatis Propertis Color dan Linetypenya mengikuti settingan layer tersebut.

Caranya Pilih dulu Garis / Object gambar yang ingin kita Ubah layernya.
- Klik langsung pada object Garis.
- Klik Layer pada Toolbar
- Pilih Layer Hidden.
maka Garis / Object tersebut akan otomatis pindah ke Layer Hidden.
cara membuat layer hidden autocad

nah, seperti itulah cara kerja Layer dalam mempercepat pekerjaan menggambar.

Selain itu, Layer masih banyak lagi fungsinya.
Lihatlah Kolom - kolom yang terdapat pada kotak dialog Layer. masing - masing kolom mewakili fungsi tersebut.
- Kolom On Berarti bahwa layer tersebut Terlihat. Klik untuk menyembunyikan.
- Kolom Freeze berfungsi untuk mencegah editing dan menyembunyikan object tersebut.
- Kolom Lock Berfungsi untuk mencegah editing tanpa menyembunyikan object.
- Kolom Color untuk mengontrol warna.
- Kolom Linetype untuk mengontrol jenis garis.
- Kolom Lineweight untuk mengontrol Ketebalan garis yang digunakan.
- Kolom plot style berisi informasi Warna dalam settingan Plot style.
- Kolom Plot berisi informasi mana layer yang akan ikut dicetak dan tidak.
- Kolom VP Freeze digunakan untuk membekukan Object tertentu pada operasi Viewpoint pada Layout.

banyak ya... hehe...
Tenang saja, kita akan pelajari satu persatu bila waktunya tiba.
untuk materi hari ini saya cukupkan dulu disini, kita akan sambung lagi dengan yang lebih menarik pada pertemuan berikutnya.


Cara Setting Dimensi dalam Autocad

cara Setting dimensi pada Autocad

Untuk melengkapi pembahasan Latihan Autocad 2D tempo hari, kali ini saya akan membagikan tips tentang Cara Setting Dimensi dalam Autocad.

Dimensi secara default memang sudah ada settingannya namun, dalam prakteknya belum siap digunakan karena biasanya tulisannya terlalu kecil, ataupun ukuran Panahnya terlalu besar. untuk itulah terlebih dahulu harus disetting supaya sesuai dengan gambar yang kita kerjakan.


Setting Dimensi dalam Autocad

Untuk memanggil kotak dialog Dimension Style Manager, cukup ketikkan D lalu tekan Spasi.
cara Setting dimensi pada Autocad
Kita lihat Dimensi style yang aktif adalah : ISO-25 dari sini kita bisa modifikasi tampilan style menggunakan pilihan tombol Modify, ataupun buat yang baru menggunakan pilihan tombol New.

Klik tombol Modify untuk memodifikasi style ISO-25.
Akan muncul kotak dialog kotak dialog setting seperti dibawah ini:

1 Tab Lines

cara Setting dimensi pada Autocad

Beberapa pilihan yang biasanya kita rubah adalah:

1.1 Dimension Line

adalah Garis Dimensi utama yang ditengahnya terdapat ukuran.
Pada group ini biasanya kita rubah pilihan Color dan Baseline Spacing.

Color, menyesuaikan Settingan Plot style kita nanti, jadi misalnya kita pilih warna Hijau, maka dalam Setting Plot style kita nanti kita akan setting warna hijau memiliki ketebalan tertentu pada saat cetaknya.

Baseline Spacing,  Adalah jarak diantara beberapa Dimensi yang bertumpuk. yang diambil dengan referensi satu titik. Biasanya disetting 1.5x lipat dari Text Size supaya mudah membacanya.
Setting autocad Dimension
Pada contoh diatas, ada 3 Dimensi bertumpuk, jarak antara ketiganya itulah yang dinamakan Baseline Spacing.

1.2 Extension Line

Adalah Garis yang menghubungan antara Dimension Line dengan titik pada Object gambar (garis yang tidak ada panahnya)
Pada group ini biasanya kita akan rubah pilihan Color, Extent Beyond Dim Lines, dan Offset from origin.

Color, menyesuaikan Settingan Plot style kita nanti, jadi misalnya kita pilih warna Hijau, maka dalam Setting Plot style kita nanti kita akan setting warna hijau memiliki ketebalan tertentu pada saat cetaknya.

Extend Beyond Dim Lines, Adalah Garis terusan dari Extension Lines. disini kita bisa mengatur panjang garis yang menerus setelah Dimension Line. Besarnya biasanya disetting separuh dari Text Height. jadi kalau Tinggi text 3mm, Maka Extend Beyond Dim Lines kita setting 1.5 mm.

Setting autocad Dimension

Offset From Origin, adalah jarak antara Extension Lines dengan Object gambar.
Biasanya disetting sepertiga atau seperempat dari Text Height. Jadi kalau Text Height 3mm, maka Offset From Origin kita setting 1mm.
Setting autocad Dimension


2. Tab Symbol and Arrow

setting Dimensi dalam autocad
Disini biasanya kita rubah Ukuran Arrow nya saja.
Biasanya disetting separuh dari Text Height. jadi misalnya Text tingginya 3mm, maka Arrow size kita kasih ukuran 1.5mm

3. Tab Text

 Beberapa pilihan settingan Text yang akan keluar dalam Dimensi.
Text Appearance > Text Style, Klik tombol disebelah kanan untuk merubah Jenis Font, Atau dibiarkan Default yaitu Arial juga gpp.

Text Height, digunakan untuk merubah Tinggi Text. Defaultnya adalah 2.5mm cocok digunakan untuk settingan dimensi pada Paper Layout. Jadi kamu gak usah merubah Ukuran Text bila kamu bekerja pada Paper layout.
Bila kamu memberikan Dimensi pada Model, kamu harus menyesuaikan Tinggi Text sesuai besarnya Gambar yang kamu kerjakan.

Text Placement digunakan untuk mengatur posisi Text terhadap Garis Dimensi. Ubahlah menjadi Centered supaya posisi Text tepat ditengah garis Dimensi.

Offset from Dim line, digunakan untuk mengatur Jarak Text terhadap Garis Dimensi, biasanya diatur sepertiga dari Text Height.

Biarkan Text Alignment pada settingan Default untuk mengatur Perataan Text searah dengan Garis Dimensi.

4. Tab Fit

cara setting dimensi dalam autocad
Kita biarkan saja Settingan pada Tab Fit ini sesuai nilai defaultnya saja.

5. Tab Primary Unit

cara setting dimensi dalam autocad
Pada tab ini pastikan Zero Suppression > Trailing pada keadaan On (tercentrang) Ini akan memastikan dimensi kamu bebas dari 0 dibelakang koma. (angka 0 dibelakan koma dihilangkan).

Pilihan lain adalan Measurement Scale > Scale factor, settingan ini untuk merubah skala dimensi. fungsinya untuk memberikan dimensi pada gambar detail. bila gambar detail kamu besarnya 2x lipat dari gambar normal, berikan angka 0.5 pada Scale factor.

Pilihan Sufix, memberikan keterangan tambahan pada dimensi, misalnya keterangan cm, atau mtr. yang menunjukkan besaran dimensi Centimeter atau Meter.

6. Tab Alternate Unit

Cara setting dimensi pada Autocad
Tab ini berfungsi bila kamu ingin menampilkan 2 jenis keterangan dimensi pada satu Object Gambar.
Misalnya dalam satu kasus kamu ingin menampilkan ukuran mm dan Inch secara bersamaan.

Caranya tinggal Setting besarnya Multiplier dan tambahkan keterangan pada Suffix.
Namun secara Umum Tab ini jarang sekali digunakan.

Update 8 feb 16:

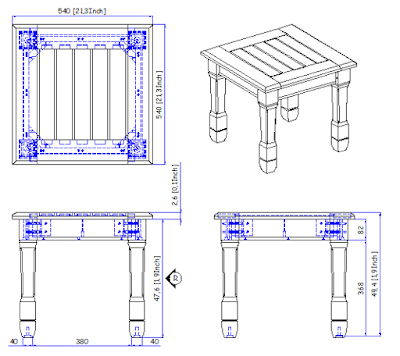

Contoh penggunaan alternate unit seperti dibawah ini:

Gambar diatas adalah salah satu contoh menggunakan Alternate unit, yaitu menampilkan ukuran mm dan Inch pada satu Dimension.
Gambar diatas biasanya dipakai kalau kita sedang submit gambar ke Buyer luar negeri.

Setting yang digunakan adalah:
Multiplier : 0.03937
Suffix : Inch.

7. Tab Tolerance

Cara setting dimensi pada Autocad
Tab Toleransi ini biasanya digunakan pada Teknik Mechanical, dimana pada proses Machining diperlukan Keterangan Presisi Toleransi dalam pembuatan suatu Komponen Mekanik.

Caranya Isilah pada nilai Upper value dan Lower value untuk menentukan Batas atas dan Batas bawah Toleransi yang diinginkan.
