AUTOCAD HARI KE -13

Perintah array

20 Hari belajar Autocad 2D hari #11 - Perintah array

Alhamdulillah, menginjak Latihan Autocad 2d hari ke #11 kita akan mengupas lebih dalam lagi mengenai perintah-perintah yang akan memudahkan kita dalam menggambar.
salah satu yang sering dipakai yaitu perintah ARRAY.

Array adalah perintah modifier yang digumakan untuk menduplikasikan object dengan aturan tertentu. Mirip dengan perintah Copy. Bedanya dalam Array, jumlah copynya ditentukan sebelumnya, juga jaraknya.

Perhatikan gambar pelek roda mobil diatas, bentuk jari-jari melingkar seperti itu paling cocok dibuat menggunakan perintah Array. tinggal diatur banyaknya jari-jari yang diperlukan.

Tipe Array dalam Autocad

Ada 2 tipe array dalam Autocad, Rectangular Array dan Polar array.
Rectangular array adalah Array tipe persegi yang memiliki elemen baris dan kolom. Bayangkan susunan meja dan kursi dalam kelas sekolah. susunan seperti itu sangat mudah dibuat menggunakan Rectangular array.

Sedangkan polar Array bersifat melingkar seperti contoh Pelek Roda mobil diatas. kita akan bahas satu-persatu, tenang saja..

Rectangular Array

Yaitu Array yang mempunyai elemen baris dan kolom. gunanya untuk menduplikasi suatu object secara mendatar ataupun secara atas / bawah.
Perhatikan gambar dibawah ini:
20 Hari belajar Autocad 2D hari #11 - Perintah array rectangular
Kita mempunyai suatu Object 1. akan kita duplikasikan 4x kearah kanan (column) dan 3x kearah bawah (row/baris).
Bagaimana cara mengerjakannya?

  1. Langkah pertama tentu saja Klik Perintah Array
  2. Akan muncul kotak dialog Array, tinggal setting sesuai keinginan.
  3. Klik Ok, maka Jadilah gambar kita.

Catatan:

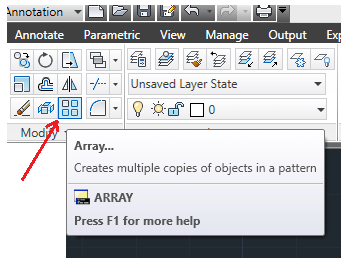

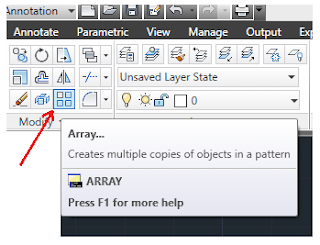

- Posisi Perintah Array
20 Hari belajar Autocad 2D hari #11 - Perintah array
- Kotak dialog array
20 Hari belajar Autocad 2D hari #11 - Perintah array
- dalam kotak dialog, kita bisa memilih antara rectangular array atau Polar Array.
- Keterangan settingannya sbb:
  1. Jumlah Baris
  2. Jumlah Kolom
  3. Jarak baris
  4. Jarak Kolom
  5. Pilih Object yang ingin di duplikasi
  6. Ok



Polar array

Polar Array sedikit berbeda dari sebelumnya. disini bentuk duplikasinya melingkar. yang paling penting adalah center point dan jumlah duplikasi.

Perhatikan gambar dibawah ini:
20 Hari belajar Autocad 2D hari #11 - Perintah array Polar
Cara menggunakan Polar Array hampir sama dengan Rectangular Array, setelah kita Klik Perintah array, tinggal setting di Kotak dialog yang muncul.
Seperti ini penampakannya:
20 Hari belajar Autocad 2D hari #11 - Perintah array
keterangan gambar diatas sbb:
  1. Menunjukkan center point
  2. Jumlah array
  3. Pilih object yang akan diduplikasi
  4. Ok
Bagaimana? mudah kan?
Kalau mudah, coba kerjakan Latihan berikut ini:
20 Hari belajar Autocad 2D hari #11 - Perintah array
Cara mengerjakannya:
  1. Buatlah lingkaran diameter 500
  2. Buatlah lingkaran / Circle diameter 100 didalam lingkaran sebelumnya (baca: Cara membuat Lingkaran untuk lebih memahami cara membuat sebuah lingkaran / circle).
  3. Buatlah garis keatas sepanjang 200mm mulai dari quadran lingkaran yang kecil menuju quadran lingkaran yang besar. ( baca: 8 Tips dalam menggunakan Autocad untuk lebih memahami masalah Quadran Lingkaran)
  4. Klik Perintah Array, pilih Polar Array, Seleksi Garis yang akan di array, tentukan center point yaitu center lingkaran, serta jumlah arraynya yaitu 21 pcs.
  5. Klik Ok.
  6. Jadi deh, hehe...
