AUTOCAD HARI KE - 11

  Perintah Arc

.. Hari ini kita akan sedikit mengulang pelajaran Autocad 2D yang sudah kita kuasai dan menambahkan perintah baru - Perintah Arc.

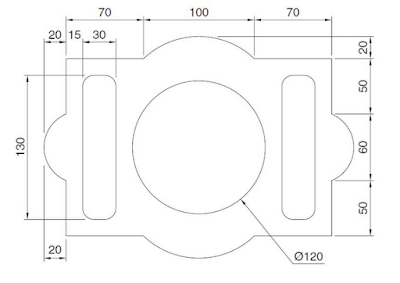

Perhatikan Latihan soal dibawah ini:

Bagaimana? kira-kira bisa gak buatnya?
Latihan ini menggabungkan latihan Hari #1, Tips membuat Lingkaran, dan Latihan hari ke-#5. + latihan Baru yaitu Perintah Arc.
Baiklah akan kita bantu untuk langkah-langkah penyelesaiannya.

1. Pertama, Buatlah dulu Object garis lurus yang sudah diketahui panjangnya, seperti dipojok kanan atas, ada 2 garis lurus panjang 70 dan 50mm. buatlah dulu.
2. Abaikan object garis lengkung dan buatlah garis panjang 100 dan 60 (sesuai arah garis lengkung / arc)
3. Selesaikan menggambar semua garis lurus hingga kita mempunyai sebuah persegi panjang.
4. Buatlah garis bantu Diagonal / Melintang untk menentukan titik tengah dari persegi panjang / rectang, dan buatlah lingkaran Diameter 120
5. Buatlah garis bantu sepanjang 20mm (setinggi Arc yang mau kita buat) - Lihat gambar dibawah untuk menentukan posisi Garis bantunya. dan kalau sudah Hapuslah Garis bantu sebelumnya yang panjang 100 dan 60mm.

Beginilah penampakan gambar yang kita buat:

Kalau sudah, langkah selanjutnya adalah membuat Arc.

Perintah Arc dalam Autocad

Langkah-langkahnya sbb:

1. Klik Tombol perintah Arc
2. Klik Titik Awal, Titik ke-2 dan titik ke-3
3. Jreng..!! Jadilah

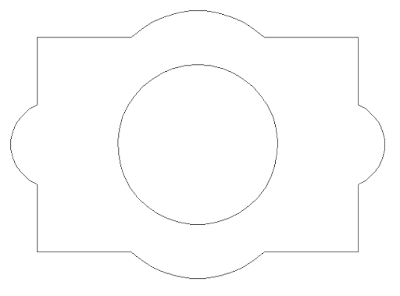

Kalau sudah, buatlah Arc pada 3 sisi lainnya.

Cara membuat Rectangle / Persegi panjang dalam Autocad

Alhamdulillah, kembali beraktifitas setelah libur 3 hari. Tetap semangat toh? Hari ini kita akan membahas sedikit mengenai perintah RECTANGLE. Yaitu perintah untuk menggambar Persegi panjang dalam program Autocad.

Perintah Rectangle adalah perintah paling sering digunakan ke-2 setelah Perintah Line. Sangat penting karena mempercepat proses menggambar yang seharusnya dikerjakan 4x bila memakai perintah Line.

Prosedure perintah Rectangle

1. Klik Toolbar Rectangle

1. Klik Sembarang titik dilayar
2. Ketikkan : @50,25
3. Jrengg..! jadi lah. Perhatikan Hasil gambarnya dibawah ini:

Penjelasan perintah diatas, pada langkah ke-2 angka 50 adalah mewakili  sisi panjang 50mm, sedangkan angka 25 mewakili sisi lebar 25mm.
Lalu simbol @ digunakan sebagai koordinat relatif, karena titik awal persegi panjang yang kita gambar adalah titik sembarang.

Koordinat relatif itu apa?

Waduh pertanyaanya ngejar ya, mirip ojek saja, hehe...
Koordinat relatif adalah salah satu system koordinat yang digunakan didalam program Autocad.
Lho jawabannya gitu doang? ya iya lah, hehe...

Autocad mempergunakan 3 system koordinat sebagai system penggambaran object.

1. Koordinat Kartesius
2. Koordinat Relatif
3. Koordinat polar

Koordinat Cartesius adalah System koordinat dasar, kita pasti dah pernah jumpa dipelajaran SMP dan di latihan Hari #1 juga sudah saya jelaskan sedikit.
Koordinat Cartesius adalah system koordinat yang memiliki sumbu X dan sumbu Y.
Perhatikan diagram dibawah ini:

Koordinat kartesius mempergunakan titik 0,0 tetap. Artinya semua objek yang digambar titik koordinatnya harus mengacu pada titik 0,0 yang posisinya tetap. Lihatlah
sebagai acuan latihan sistem ini.

Sedangkan Koordinat Relatif, mempergunakan titik 0,0 yang bersifat relatif, atau bisa berpindah-pindah sesuai kebutuhan.
jadi titik awal suatu objek itulah yang digunakan sebagai titik 0,0. dan koordinat relatif ini menggunakan lambang @.

Koordinat polar digunaan untuk menggambar object yang memiliki sudut tertentu terhadap object sebelumnya. contohnya : @50<45
@ adalah titik 0,0 relatif. 50 adalah panjang garis yang digambar, sedangan <45 adalah garis sepanjang 50 tadi mepunyai sudut 45 derajat.
Jadi sekarang gambar kita seperti ini jadinya:
